目前工廠能夠制造各種大型的水、油、空氣等各類過濾器及各種過濾裝置，在各行業中得到了廣泛應用。
    對于空壓站、壓縮機、燃?xì)廨啓C(jī)等高速運動的空氣動力設備，粉塵會對葉片、葉輪、流道等內部構件造成很大的損害。為了免遭粉塵之害，少故障，多運行，最大限度地減少停機次數和維修工作量、就必須要設法降低吸入空氣的含塵濃度，避免設備內部因粉塵造成的磨損、結垢和腐蝕，因此必須在空氣動力機械設備吸入口加裝除塵過濾器。
   我廠生產的ZKL系列自潔式空氣過濾器是在國內同類產品及布袋式除塵器優點的基礎上，引進先進發達國家的新技術而改進完善的環保型新產品，某些性能已達到目前國際國內領先水平。
本方案適用于邯鄲縱橫鋼鐵集團有限公司動力廠空壓機入口過濾器。

二、遵循的標準及規范

1、JB/T 10341-2002      《濾筒式除塵器》
2、JB/T 10340-2002      《袋式除塵器壓差控制儀》
3、GB/T 14295-93        《空氣過濾器》
4、GB 12218-89           《一般通風用空氣過濾器性能試驗方法》
5、GB/T 8162-99         《結構用無縫鋼管》
6、GB/T 4053.1-93       《固定式鋼直梯安全技術條件》
7、GB/T 4053.2-93       《固定式鋼斜梯安全技術條件》
8、GB/T 4053.3-93       《固定式工業防護欄安全技術條件》
9、GB/T 4053.4-93       《固定式工業鋼平臺》
10、GB/T 13306-94       《標牌》
11、JB/T 4711-2003      《壓力容器涂敷、包裝、運輸》

三、技術參數

3.1、工作條件
⑴介質：含塵空氣
⑵⑶使用溫度：≤85℃
⑷電器安全：NEMA4工業地區室外
⑸地震烈度：8度
⑹結構安全真空度：-2500Pa
⑺設備噪聲：＜75Dba
⑻電源：220V/50Hz
⑼壓力：常壓
⑽氣源壓力：0.35－0.8MPa

3.2、性能參數
⑴設計流量：?jiǎn)闻_(tái) 33000m3/h（550m3/min)
⑵過濾精度：1μm
⑶分離效率：99.9％
⑷過濾面積：875m3（25m3/筒，35只濾筒）
⑸初始阻力：≤150Pa
⑹運行阻力：≤350Pa（可設定）
⑺終止阻力：≤800Pa（可設定）
⑻反吹壓力：0.35-0.6MPa
⑼自潔方式：程序時間／差壓（可調）／手動
    ⑽外形尺寸：3.5mX2mX3m（長X寬X高）
    ⑾重量：6t
    ⑿結構型式：室外立式結構


四、結構及工作原理

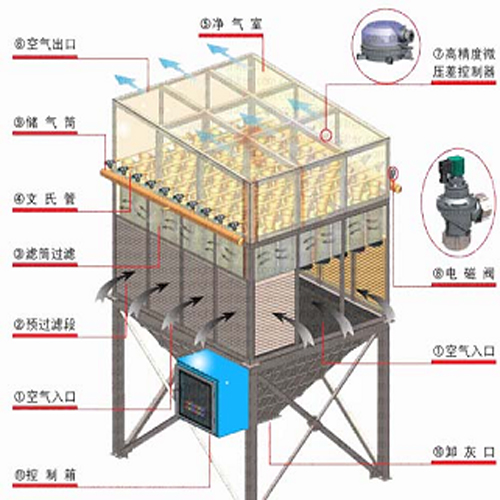

4.1、結構原理圖：

⒈一級粗過濾      11、反吹氣噴咀
⒉高效過濾筒      12、脈沖電磁閥
⒊密封墊圈        13、油水分離器
⒋文氏管          14、編程控制器（PLC)
⒌凈氣管          15、控制儀
⒍集氣管          16、壓縮空氣入口
⒎凈氣出口管      17、電源插頭
⒏負壓探頭         A、紅線為電路線
⒐負壓差控制儀     B、綠線為凈氣過程
⒑負壓差報警器     C、黃線為凈氣過程


4.2、過濾過程：
    含塵空氣經空氣壓縮機吸氣作用，從一級初過濾器①吸入，經過高效過濾筒上②由于重力慣性擴散、接觸阻留等綜合作用，塵埃被吸附在高效過濾筒上，潔凈空氣通過密封墊圈③進入文氏管④到凈氣室⑤匯合到集氣口⑥再?gòu)膬魵獬隹诠堍弑豢諌簷C(jī)吸入。

4.3、自潔過程：
    含塵空氣經過濾后，塵埃被吸附在高效過濾筒上。隨著濾筒外表面積聚灰塵的增多，濾筒內外的壓差不斷上升，此壓差信號⑧通過差壓控制器⑨送入控制儀⒂，當壓差達設定值（一般800帕），PLC⒁便發出自潔指令，電磁閥⑿會瞬間打開約0.1～0.2秒由儲氣筒送出一股壓力為0.35～0.6MPa脈沖擊氣流，經文氏管④噴射、卷吸、壓縮的作用把過濾器外殼的積灰吹掉，通過卸灰口排出。
    這種反吹自潔過濾是間斷的，每次僅少數筒處于反吹自潔狀態，其余更多的濾筒仍在繼續工作。所以ZKL型自潔式空氣過濾器具有在線自潔功能，保證壓縮機、鼓風機等空氣動力設備的連續工作。
程序控制器的工作方式為：

在整套裝置剛開始工作時，PLC將按照時間設定（時間間隔視環境而定，間隔60s可調），逐排進行反吹自潔。當過濾器阻力損失超過650Pa時，PLC將改變控制方式，按照壓差控制反吹自潔過程（間隔30s可調）。此外，PLC還可設定為手動，特殊情況下可手動長時間反吹自潔。

五、主要部件供貨要求

    5.1、一級初效過濾。主要作用是減輕二級過濾器的負擔，延長高效過濾筒的使用壽命。初效過濾層選用鋼板網。

    5.2、二級過濾器是自潔式過濾器的核心部件，所以我們選用RK－300進口濾料。濾筒與濾筒之間采用擋板隔離，防止反吹時互相污染。每只濾筒尺寸為φ320X700：上下端蓋要求鍍鋅鋼板厚度1.5mm以上。整個濾筒的正常使用壽命為18個月以上。

5.3、濾筒安裝螺桿材質為不銹鋼，數量40（5個備用）

5.4、本設備采用濾筒專用文丘里噴嘴，把噴吹壓力的分布情況改良成為比較均勻的全濾筒高度正壓噴吹。避免了普通文丘里管出口直徑縮小而造成的除塵系統的總阻力增加。

5.5、采用進口臺灣力揮牌脈沖除塵專用LPDA膜片式電磁閥。它的質量好壞與過濾器的使用壽命有著直接的聯系。該閥的特點是：開啟快、動作靈敏、口徑大，壽命可達100萬次，共7只組成。設備配有儲氣罐，防止反吹時氣量不足和壓力不穩。

5.6、文氏管和反吹噴頭均采用鋁合金制造，整機共由35套組成。

5.7、控制儀?？刂苾x是過濾器的指揮中心，相當于人的大腦。所以我們對控制儀的主要部件全部采用進口件。⑴采用日晶公司的液晶顯示模塊，顯示清晰度高；⑵采用美國Motorola公司的高精度差壓傳感器，精度可達±1Pa；⑶采用ATMEL新型單片微處理器，128KB內存，抗干擾性能強，結構緊湊，性能穩定，并設有三種模式：手動、時間、差壓?？蓪?shí)現現場編程、設定和修改參數。差壓報警信號可輸出到風機PLC控制系統，并帶有4-20mA的輸出接口、遠程控制功能。

     5.8、制造結構特點（增加鋼結構強度，提高設備使用壽命）
設備豎柱全部采用方鋼管制作，橫主梁采用槽鋼制作。所用的鋼板，全部采用3～8mm，負壓承受力可達3000Pa。凈氣室采用不銹鋼。可按用戶要求制作。整體設備全部采用積木式，有安裝方便、快捷等優點。

六、供貨范圍
 ZKL3600型空氣過濾器
      包括：
            初濾器                    1套
            過濾筒                    35只
            凈氣室                    1套
            金屬結構件及框架          1套
            出風口及配對法蘭（DN600） 1套
            自潔系統（文氏管及噴頭）  35套
            控制系統                  1套
            測壓探頭（Motorola公司） 1只
            電磁閥（LPDA）            7只
            排污球閥                   2個
            油水分離器                 1套
            圓形人孔                   1個
            成套地腳螺栓、密封件       1套

     6.2主要備品備件
